VOCABOLARIO PER LA COSTRUZIONE DI UN DIAGRAMMA DEI FLUSSI DI UN SITO WEB





I diagrammi sono uno strumento essenziale per comunicare ed operare nella definizione della struttura interattiva dei flussi di un sito Web.
Per realizzarla è necessario delineare una simbologia base per rappresentare i concetti dell'architettura delle informazioni e dell'interaction design (progettazione dell'interazione).

Un vocabolario visuale è un insieme di simboli utilizzati per descrivere qualcosa (solitamente un sistema, una struttura o un processo), in questo caso sserve per per descrivere la struttura e/o il flusso dell'esperienza che un utente fa su un sito web.
Queste descrizioni, o diagrammi, sono usati principalmente da 5 tipologie di figure coinvolte nel progetto.

chi le utilizza
i responsabili di progetto e sponsor li usano per avere una visione generale degli obiettivi e della forma del progetto
i produttori di contenuto li utilizzano per avere i requisiti di contenuto
i visual e interface designers li utilizzano per fare il conto di quante pagine uniche devono essere progettate e per avere una prima idea dei requisiti visuali per le interfacce e per la navigazione
i tecnologi li usano per ottenere i requisiti funzionali
gli information architects e interaction designers li usano per sviluppare la navigazione dettagliata e i requisiti per l'interfaccia di ogni pagina.

I requisiti
Altri requisiti chiave di un vocabolario visuale per l'Information Architecture e l'Interaction Design possono essere:
compatibile con la lavagna cancellabile:
il vocabolario dovrebbe essere sufficientemente semplice da permettere di schizzare a mano i diagrammi.
Gli elementi del vocabolario dovrebbero essere facilmente distinguibili gli uni dagli altri per evitare che i diagrammi fatti velocemente siano poco chiari e comprensibili

indipendente dal software utilizzato:
il vocabolario dovrebbe essere progettato in modo da non richiedere software specializzati per realizzare i diagrammi.
Il vocabolario non deve favorire l'utilizzo di un particolare software, ma deve permettere agli architetti di lavorare con gli strumenti con cui si sentono piů a loro agio

ridotto e auto-esplicativo:
poiché i diagrammi sono usati da diversi tipi di audience con diversi livelli di conoscenza (o di interesse) dei sistemi di diagramming adottati in altre aree di sviluppo tecnologico, il vocabolario non dovrebbe richiedere questa conoscenza o interesse.
Il set complessivo degli elementi dovrebbe essere mantenuto più snello possibile, mantenendo una relazione uno-a-uno tra i concetti e i simboli, in modo che il vocabolario possa essere imparato e applicato rapidamente. I concetti espressi da un diagramma possono essere arbitrariamente complessi, ma il mezzo di espressione no.

  • Il diagramma si focalizza su quella che chiamiamo la macrostruttura, fornendo il livello di dettaglio sufficiente per permettere ai membri del team di avere una visione d'insieme e definire il livello di dettaglio adatto al raggiungimento degli obiettivi.

    Il diagramma deve enfatizzare la struttura concettuale e l'organizzazione del contenuto.

    Da notare che la struttura concettuale non è la stessa cosa della struttura di navigazione.
    L'obiettivo del diagramma non è quello di dare specifiche di navigazione in dettaglio; è preferibile riservare questo livello di dettaglio per altri documenti, che non rischiano di confondere e distrarre.

    La descrizione del diagramma deve enfatizzare come l'utente si muove attraverso definiti task (compiti), e cosa sono i singoli step all'interno di questi task.

    Come nella navigazione, i dettagli dell'interfaccia non devono apparire nel diagramma - se ti trovi a disegnare bottoni e campi, probabilmente stai caricando eccessivamente il diagramma di dettagli.

    Questo vocabolario è basato su un modello concettuale semplice:

    Il sistema si presenta all'utente con dei percorsi.
    L'utente si muove lungo questi percorsi attraverso azioni.
    Queste azioni poi spingono il sistema a generare dei risultati



    Gli elementi che costituisconio il diagramma
    Gli elementi semplici: pagine, file e i loro gruppi
    L'unità elementare dell'esperienza sul Web è, ovviamente, la pagina, che noi rappresentiamo come un semplice rettangolo.
    Nota che questa pagina è un'unità di presentazione, non (necessariamente) una unità di implementazione - una pagina nel tuo diagramma può corrispondere a piů files HTML (come in una interfaccia a frame) o multiple unità di codice (come in un server-side include o in un'implementazione basata su un database).

    In aggiunta alle pagine, ci sono anche i files, pacchi di dati senza proprietà di navigazione. I files sono consegnati a disposizione all'utente per un uso al di fuori dell'ambiente del browser web (come file audio o file video, documenti indipendenti come PDF o eseguibili). Per questi, usiamo la nostra vecchia amica icona con un'orecchia piegata.





    Figura a: sinistra La pagina e il file
    Figura a: destra Il gruppo di pagine e il gruppo di files



    Usa la pila di pagine per indicare un gruppo di pagine con la stessa funzionalità, le cui proprietŕ di navigazione sono ininfluenti per la macrostruttura del sito.
    In maniera simile, la pila di files rappresenta un gruppo di files che sono trattati dal punto di vista della navigazione in maniera simile e che possono essere classificati come una singola entitŕ (come una collezione di giochi scaricabili o i manuali di istruzioni in PDF).

    Per identificare le pagine e i files usiamo le etichette.
    Non cè bisogno che le etichette siano correlate a denominazioni come il title html o i nomi dei files, ma devono essere uniche per ogni pagina o file nel diagramma.

    Le relazioni connettori e frecce
    Le relazioni tra elementi sono rappresentate con semplici linee o connettori.

    Queste relazioni concettuali si tradurranno inevitabilmente in relazioni di navigazione - ma non tutte le relazioni di navigazione appariranno nel diagramma.

    Queste relazioni comunemente emergono dall'organizzazione gerarchica delle pagine in alberi. Comunque, questo non è obbligatorio o addirittura (in alcuni casi) raccomandabile.





    Figura a:sinistraUna struttura ad albero semplice
    Figura a:destra La stessa struttura della figumra di sinistra ma rappresentata in maniera differente



    Le direzionalità
    i connettori devono anche mostrare la direzionalità per indicare come l'utente si muoverà attraverso il sistema per svolgere un determinato compito.
    Trasformare i nostri connettori in frecce sarà il trucco piů semplice.

    Usiamo il termine verso l'alto e verso il basso per riferirci alla posizione degli elementi in relazione a questo movimento.
    Nota che queste frecce non sono come le frecce che indicano una strada a senso unico, ma piuttosto come le frecce che indicano la strada per la zona ristorante in un centro commerciale. All'utente non è proibito andare nella direzione opposta; la freccia indica semplicemente la direzione in cui č preferibile che l'utente vada.






    Figura in alto a sinistra la freccia indica il movimento verso il basso nell'esecuzione del compito
    Figura n basso a sinistra la sbarra indica che il movimento verso l'alto non è permesso
    Figura a destra le frecce multiple chiarificano la direzione



    Se per qualche ragione vogliamo proibire il movimento verso l'alto (ad esempio nel caso in cui si sia verificata un'azione irreversibile come l'eliminazione di un record), usiamo una barra (semplicemente una piccola linea perpendicolare) all'estremo opposto della freccia.

    In alcuni casi, può essere necessario inserire una ulteriore punta di freccia vicino alla pagina verso l'alto, per chiarificare la direzione del flusso in un'architettura piů complessa. (Nota pratica: molte applicazioni per la realizzazione di diagrammi non permettono di legare le frecce in questo modo. Per aggirare l'ostacolo,si include il "punto di unione", un elemento invisibile che consiste in un solo punto di connessione. Usa questo elemento per connettere insieme le frecce.)


    Le etichette
    Connettori e frecce possono anche avere un'etichetta, ma l'uso dell'etichetta dovrebbe essere limitato ai casi in cui l'azione eseguita dall'utente debba essere chiarificata.
    Se le etichette diventano lunghe, non maneggevoli e iniziano ad essere ingombranti, indirizza il lettore verso una nota a piè di pagina o ad un riferimento all'inizio del diagramma.

    Negli esempi forniti in questo documento, le note a piè di pagina o i riferimenti in appendice appariranno come una combinazione di numeri e lettere in parentesi.
    I numeri si riferiscono alla pagina del diagramma su cui appare il riferimento; le lettere si riferiscono alla nota specifica. Per esempio, la prima nota sulla pagina 3 del diagramma dovrebbe essere indicata come (3a), la seconda come (3b) e così via
    .





    Figura a:sinistra un'etichetta superflua
    Figura al:centro unn'etichetta utile
    Figura a:destra una nota o un riferimento all'appendice



    Le serie simultanee
    Una serie simultanea (rappresentata da mezzo cerchio) è utilizzata quando l'azione di un utente genera risultati multipli e contemporanei (come l'apertura di una finestra pop-up e allo stesso tempo il caricamento di una pagina nella finestra principale, o il caricamento di una pagina contemporaneamente al download di un file).




    Una serie simultanea, Come le frecce, le serie simultanee sono direzionali.
    Gli elementi verso l'alto si connettono al lato curvo, quelli verso il basso al lato piatto del mezzo cerchio.





    Aree e aree attive
    L'elemento area (un rettangolo con angoli arrotondati) è usato per identificare un gruppo di pagine che condividono uno o più attributi comuni (come il caricamento in una finestra di pop-up, o un trattamento di design unico).
    Usa le etichette per identificare questi attributi o (come per i connettori), se hai molte cose da dire, inserisci delle note all'interno del documento.





    Un esempio di utilizzo di un'area per rappresentare una finestra pop-up



    Molte architetture implicano la ripetizione di una stessa struttura di base applicata a piů elementi informativi con funzionalità identiche.
    Per esempio, puoi avere un catalogo di prodotti in cui ogni prodotto ha un numero di pagine associate.
    Potresti disegnare un modello di questa struttura per ogni prodotto del catalogo, ma perché sprecare tempo?

    l'area iterativa- un gruppo di rettangoli con angoli arrotondati.

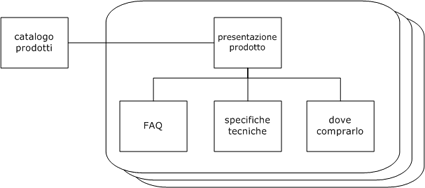

    Un esempio di uso di un'area iterativa per rappresentare la struttura ripetuta di un catalogo prodotti

    Nota che i connettori e le frecce non puntano direttamente alle aree stesse.
    Gli elementi area e area iterativa servono solo per racchiudere le pagine.
    Le aree devono essere utilizzate cautamente - è molto semplice inserire negli elementi area dei dettagli che non si manifestano nella user experience (come i server su cui risiedono le pagine) o altrimenti interferire con l'obiettivo complessivo del diagramma, che è quello di comunicare la macrostruttura.

    I punti decisionali
    Quando l'azione di un utente per generare uno tra i molti risultati possibili, il sistema deve prendere una decisione su quale risultato presentare (forse l'esempio piů comune di questo è l'errore generato dall'invio di un form).
    Chiamiamo questo un
    punto decisionale e, come accade in tutti i diagrammi di flusso, esso è rappresentato da un diagramma.





    Un esempio di uso di un punto decisionale in una sequenza logica
    le frecce devono essere usate insieme ai punti decisionali per chiarificare se gli elementi associati sono nella parte alta o bassa del flusso rispetto al punto decisionale.



    I connettori condizionali e le frecce
    Un connettore condizionale (rappresentato da una linea tratteggiata) si usa quando un percorso puň essere presentato o meno all'utente a seconda che si verifichino più condizioni.





    a sinistra Un connettore condizionale
    a destra Una freccia condizionale



    Per esempio, ci può essere una pagina che contiene informazioni sensibili a cui solo i dipendenti di un'azienda hanno accesso.
    La condizione in questo caso èrappresentata dal profilo di utente (il dipendente) e, se la condizione si verifica, il percorso č reso possibile. Altrimenti non esiste alcun percorso.

    Le scelte multipe: i rami condizionali
    Quando il sistema seleziona un percorso da presentare all'utente, all'interno di un numero di opzioni mutuamente esclusive, usiamo il ramo condizionale (triangolo).
    Gli elementi che stanno a monte nel flusso si connettono alla punta del triangolo, gli elementi che stanno a valle nel flusso si connettono al lato
    opposto.





    Un ramo condizionale



    L'esempio rappresentato sopra assomiglia molto all'esempio del punto decisionale ma il comportamento qui è ben diverso.
    Nell'esempio del punto decisionale solo un percorso (o elemento navigazionale) era presentato all'utente; il "luogo" dove l'utente era portato dal percorso di navigazione era subordinato ad alcune condizioni.
    Nel caso dei rami condizionali, invece, il sistema prende una decisione simile, ma ciò accade prima dell'azione dell'utente.

    Il ramo condizionale indica che il sistema sta decidendo quale percorso sarà presentato all'utente.
    I percorsi dalla pagina A alle pagine B, C e D, sono mutuamente esclusivi; per esempio, se il percorso verso B esiste, i percorsi verso C e D non esistono.
    Così come accade con un ramo condizionale può anche non fornire all'utente alcun percorso (un risultato nullo).
    La differenza in questo caso è che con un ramo condizionale un risultato nullo può non essere affatto permesso; se invece è permesso, si tratta di uno dei tre o ù risultati possibili.
    Indicate in una nota o appendice se il ramo permette un risultato nullo.

    Il selettore condizionale
    L'elemento selettore condizionale (rappresentato da un trapezio) funziona in modo molto simile al ramo condizinale, con una differenza importante: con il selettore i vari percorsi a valle nel flusso non sono mutuamente esclusivi.


    Un selettore condizionale

    L'applicazione più comune del selettore condizionale è nei risultati generati da un motore di ricerca.
    In questo caso, la pagina dei risultati della ricerca apparirebbe nel flusso a monte del selettore; la condizione rappresenta l'input nei criteri di ricerca da parte dell'utente; il percorso a valle condurrebbe a pagine di contenuto indicizzate dal motore di ricerca.

    Come nel caso del ramo condizionale, il selettore condizionale può generale un risultato nullo; questo accade in effetti più spesso con un selettore che con un ramo condizionale
    .


    Una decisione, molti percorsi: i cluster
    Alcune strutture condizionali richiedono che il sistema presenti più di un percorso basato su certe condizioni.
    Noi riportiamo questi percorsi insieme nella struttura attraverso un
    cluster (rappresentato da un circolo).
    Il circolo può apparire nel flusso a valle sia del ramo condizionale che del selettore condizionale.




    un cluster nel flusso a valle di un ramo condizionale



    La struttura illustrata nella figura funziona in modo molto simile a un normale ramo condizionale, ma in questo caso per una condizione noi presentiamo piů di un percorso all'utente.
    Cosè se l'attributo che viene valutato ha un valore x, l'utente vede un percorso verso la pagina B, ma se l'attributo ha un valore y, l'utente vede i percorsi sia alle pagine C che D.

    Esempi di diagrama dei flussi

    \



    una liberia di forme per i diagrami di flusso
    E per creare una proprio archivio di forme da utilizzare con un'applicazione ecco un esempio di una libreria con tutte le forme.



  •
